उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
LEADTOP
प्रमाणन:
ISO
मॉडल संख्या:
एलटीक्यूएफ
संपर्क करें
उद्धरण विषय: गीला साफ़ करना उत्पादन रेखा (40-120 पीसी / पैक)
| मद | माल का विवरण | मात्रा | कीमत | कुल राशि |
| 1 | एलटीक्यूएफ-2800 तीव्र गति गीला कपड़ाएस कागज को मोड़ने वाली मशीन | 1 सेट | $60,000 | $180,000 |
| 2 | LTQP-360 फुल-ऑटो वेट वाइप्स पीएकिंग एमएकाइन (ऑटो-स्प्लिसिंग पैकिंग फिल्म) | 1 सेट | $65,000 | |
| 3 | LTQL-5800B फुल-ऑटो लिड एप्लिकेटर (SCARA)) | 1 सेट | $55,000 |

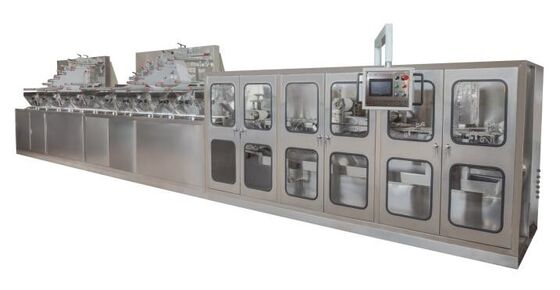

एलटीक्यूएफ-2800 तीव्र गति गीला कपड़ाएस कागज को मोड़ने वाली मशीन
मैं उत्पादन प्रवाह: खोलना - कपड़े को गलियों में काटना - तह करना - गीला करना - काटना - ढेर करना और गिनना - वितरित करना
मैं मुख्य तकनीकी पैरामीटर
एन उत्पाद प्रकार: गीला वाइप
एन उत्पाद की गति: 250-380 कट/मिनट (3000-4500 पीसी/मिनट)
एन उपयुक्त कच्चा माल: हवा में रखे कागज, स्पूनलेस/हॉट-रोलिंग गैर बुने हुए कपड़े;
एन कच्चे माल का वजन : 40-80 ग्राम / ㎡
एन तह रास्ता: "Z" आकार (पॉप अप और नॉन-पॉप अप)
एन एकजुट काटना:। ए.डबल पेपर शेल्फ
एल बी.10 लेन या 12 लेन, 2 रोल
मैं ग.कच्चा माल रोल चौड़ाई: 900 ~ 1000 मिमी
यू गीले ऊतक की लंबाई: 140-220 मिमी (टचस्क्रीन के माध्यम से सेटिंग)
एन कच्चे माल का आकार: (1000-1250) × Ø1000 (मिमी, डब्ल्यू × दीया)
एन गीला ऊतक खुला आकार: (140-220) × (150-250) (मिमी, एल × डब्ल्यू)
एन गीला ऊतक मुड़ा हुआ आकार: (140-220) × (90-110) (मिमी, एल × डब्ल्यू)
एन सामग्री आपूर्ति प्रणाली: सर्वो मोटर
एन कटिंग सिस्टम: कन्वर्टर मोटर
एन पाइलिंग सिस्टम: सर्वो मोटर
एन बिजली की आपूर्ति: 380V 50HZ
एन शक्ति: 10 किलोवाट
एन मशीन का आकार: 10200 × 3300 × 2000 (मिमी, एल × डब्ल्यू × एच)
एन मशीन का वजन:5000 किग्रा
एन पानी की टंकी: 400 एल 2 पीसी
विवरण में मशीन
विद्युत विन्यास
| नहीं | विवरण: | विनिर्देश | मात्रा | टिप्पणियां |
| 1 | पीएलसी | FX3GA-60MT | 1 | मित्सुबिशी (जापान) |
| 2 | सर्वो मोटर (ऊतक की दूरी को नियंत्रित करें | एमआर-जेई-300ए | 1 | मित्सुबिशी (जापान) |
| 3 | सर्वो मोटर (ऊतक प्राप्त करना) | एमआर-जेई-70ए | 1 | मित्सुबिशी (जापान) |
| 4 | टर्बाइन वर्म रेड्यूसर मोटर | WPDA120-1:10-Y100L2-4 | 1 | 3KW नानजिंग यूटन (चीन) |
| 5 | पलटनेवाला | 4 किलोवाट | 1 | ARTRICH |
| 6 | टच स्क्रीन | 7 इंच | 1 | Wecon |
| 7 | हवा स्विच | 7 | शंघाई रेनमिन | |
| 8 | बिजली की आपूर्ति बदलना | एस-200-24 | 1 | शंघाई मिंगवेई |
| 9 | संकेतक रौशनी | 1 | शंघाई रेनमिन | |
| 10 | आपातकालीन रोकें स्विच | 3 | शंघाई रेनमिन | |
| 1 1 | तनाव नापने का यंत्र | 5KΩ | 1 | |
| 12 | रोटरी कोडित्र | वृद्धिशील पोल आउटपुट | 1 | कोयो (जापान) |
| 13 | रिले | ओमरोन | 4 | ओमरोन (जापान) |
| 14 | निकटता स्विच | ऑटोनिक्स | 6 | ऑटोनिक्स (कोरिया) |
| 15 | समय रिले | सीकेएचकेसी | 6 | चीन |
| 16 | contactor | 3 | शंघाई रेनमिन | |
| 17 | सर्वो इलेक्ट्रॉनिक ट्रांसफार्मर | 4.5 kw | 1 | चीन |
| एलटीक्यूएफ-2800 अतिरिक्त भागों की सूची | |||
| नहीं। | मद | विनिर्देश | मात्रा |
| 1 | काटने वाला ब्लेड (ऊपर) | 150×35×8 | 5 पीसी |
| 2 | काटने वाला ब्लेड (नीचे) | 150×30×10 | 3 पीसीएस |
| 3 | गोल बेल्ट | 5 | 2 पीसी |
| 4 | टेपर रोलर बेल्ट | 850×30×3 | 2 पीसी |
| 5 | ब्लेड काटना (ऊपर) | 8*29*150 | 2 पीसी |
| 6 | ब्लेड काटना (नीचे) | 10*15*150 | 2 पीसी |
| 7 | पकड़ | 6 पीसी | |
| 8 | कन्वेयर blet | 2220*18 | 2 पीसी |
| 9 | कन्वेयर blet | 2150(2140*18) | 2 पीसी |
| 10 | टूल बॉक्स | 1 सेट | |

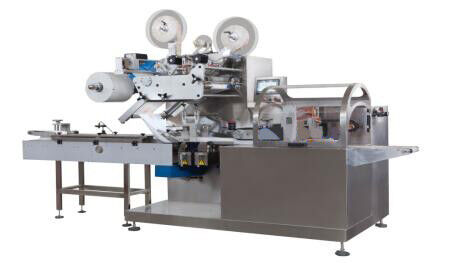

एलटीक्यूपी-360 पूर्ण-ऑटो गीले पोंछे पैकिंग मशीन (ऑटो-स्प्लिसिंग पैकिंग फिल्म)
उत्पादन प्रकार: बेबी गीला ऊतक
युक्ति: से सुसज्जित 8 Yaskawa ब्रांड से सर्वो मोटर्स की इकाइयाँ
उत्पादन प्रक्रिया: फोल्डिंग मशीन से कनेक्ट करें → फीडिंग वाइप स्वचालित → पैकिंग मशीन तक पहुंचाना → पैकिंग फिल्म सेट करना → विंडो होल लेबल सेट करना → सेंट्रल सीलिंग → एंड सीलिंग और रिसीप्रोकेटिंग कट → आउटपुट तैयार उत्पाद।
मुख्य तकनीकी पैरामीटर:(पैक करने के लिए उपयुक्त :40-120 पीसी / बैग)
विस्तार से एएफएस में मशीन:

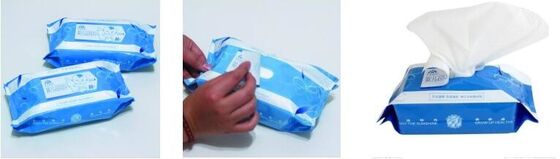

तैयार उत्पाद का नमूना:
एलटीक्यूपी-360 मुख्य विद्युत विन्यास सूची
(यास्कावा(जापान) विद्युत (यास्कावा के रूप में 8 इकाइयां सर्वो मोटर्स)
| नहीं | वस्तु वर्णन | विनिर्देश | मात्रा (पीसी) | टिप्पणी |
| 1 | गति नियंत्रक | जेईपीएमसी-एमपी2300एस-ई | 1 | यास्कावा (जापान) |
| 2 | विस्तारित मॉड्यूल | R7K4FML-6-DCA32A | 1 | यास्कावा (जापान) |
| 3 | सर्वो मोटर/सर्वो इकाई | SGMJV-08ADE6S /SGDV-5R5A11A | 5 | यास्कावा (जापान) 750w |
| 4 | सर्वो मोटर/सर्वो इकाई | SGMGV-13ADC61 /SGDV-120A11A | 1 | यास्कावा (जापान)1.3kw |
| 5 | सर्वो मोटर/सर्वो इकाई | SGMGV-20ADA61/SGDV-180A11A | 1 | यास्कावा (जापान) 1.8kw |
| 6 | सर्वो मोटर/सर्वो इकाई | SGMGV-09ADC61/SGDV-7R6A11A | 1 | यास्कावा (जापान)0.85 किलोवाट |
| 7 | पावर केबल + एनकोडर केबल | JZZP-CVM09/JZSP-CVP02-05 | 1 | यास्कावा (जापान)850w |
| 8 | पावर केबल + एनकोडर केबल | JZSP-CMM00-05 JZSP-CMP00-05 | 7 | यास्कावा (जापान) 750w |
| 9 | पावर केबल + एनकोडर केबल | JZSP-CVM30-05 JZSP-CVP02-5 | 2 | यास्कावा (जापान)1.3kw यास्कावा (जापान)1.8kw |
| 10 | संचार केबल | जेईपीएमसी-डब्ल्यू6002-05 | 12 | |
| 1 1 | टर्मिनल प्रतिरोध | जेईपीएमसी-डब्ल्यू6022-ई | 2 | |
| 12 | छूने की पैनल | वीनव्यू | 1 | 7 इंच |
| 13 | एयर ब्रेक स्विच | एलजी | 12 | |
| 14 | शेष वर्तमान सर्किट तोड़ने वाला | चिंता | 1 | |
| 15 | संपर्ककर्ता (स्विच) | श्नाइडर | 1 | |
| 16 | पावर स्विच | एम एंड डब्ल्यू | 1 | 350w |
| 17 | सोलोड स्टेट रिले (एसएसआर) | एएनवी | 6 | |
| 18 | तापमान नियंत्रक | डीटीई10पी | 1 | |
| 19 | रिले | OMRON | 4 |
| एलटीक्यूपी-360 अतिरिक्त भागों की सूची | |||
| मद | नाम | विनिर्देश | मात्रा, पीसी |
| 1 | पंच कटर | मानक 40 मिमी × 20 मिमी | 1 |
| 2 | अनुदैर्ध्य सीलिंग हीटिंग व्हील | 4 | |
| 3 | क्षैतिज सीलिंग हीटिंग पाइप | 4 | |
| 4 | टेपर रोलर बेल्ट | 2 | |
| 5 | थर्मोकपल | 2 | |
| 6 | सामग्री धक्का बेल्ट | 5 | |
| 7 | क्षैतिज सील काटने ब्लेड | 1 | |
| 8 | टूल बॉक्स | 1 सेट | |

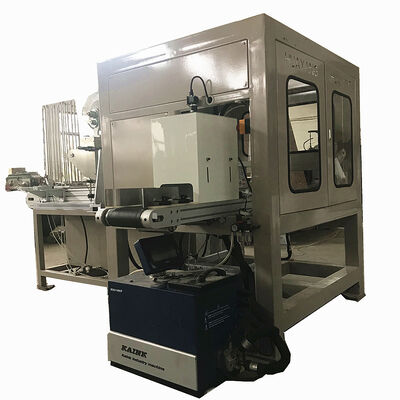

LTQL-5800B फुल-ऑटो लिड एप्लिकेटर (SCARA)
I. तकनीकी पैरामीटर
| स्पीड | 45-60 पीसी / मिनट (उदाहरण के लिए 250 मिमी पर फिल्म की लंबाई) | ||
| मैक्सी।पैकिंग फिल्म की लंबाई | 300 मिमी (फिल्म की लंबाई वास्तविक उत्पादन गति को प्रभावित करेगी) | ||
| गीले पोंछे पैकेज आयाम: | लंबाई | चौड़ाई | ऊंचाई |
| 300 मिमी | 45-120 मिमी | 10-80 मिमी | |
| शुद्धता | ± 1.2 मिमी | ||
| वोल्टेज की आवश्यकता | 3 चरण, AC380V 50/60 हर्ट्ज | ||
| शक्ति | 7.5 किलोवाट | ||
| हवा का दबाव | 0.4 - 0.6MPa, 1.0 m³/hr | ||
| आयाम | एल 2000 * डब्ल्यू 2650 * एच 1650 मिमी | ||
| वज़न | 1200 किग्रा | ||
द्वितीय.विवरण
1. 3C इलेक्ट्रॉनिक उत्पादों में व्यापक रूप से उपयोग किए जाने वाले डेल्टा के SCARA निकाय को अपनाते हुए, SCARA बॉडी में बेहतर गति, सटीक, रैखिकता और लंबवतता होती है, जो वेट वाइप्स पैकेज पर लिड्स, कोटिंग लिड्स और पेस्टिंग लिड्स को हथियाने के संचालन को जल्दी और सटीक रूप से पूरा कर सकती है।
2. ई-विज़न सिस्टम: डेल्टा के DMV2000 ई-विज़न सिस्टम का उपयोग करते हुए, मानवकृत ऑपरेशन इंटरफ़ेस की एक नई पीढ़ी, उच्च गति वाले अंकगणितीय प्रसंस्करण को प्राप्त करने के लिए एक उच्च-स्तरीय कैमरालिंक इंटरफ़ेस कैमरा का उपयोग करके, एक ई-विज़ुअल निरीक्षण प्रणाली को जल्दी से स्थापित करती है, निर्मित- पीएलसी संचार कनेक्शन में स्वचालित रूप से डेटा का आदान-प्रदान करने के लिए।ऑपरेशन मोड में डिस्प्ले और ऑपरेशन इंटरफ़ेस को अनुकूलित किया जा सकता है, और ऑपरेशन और रखरखाव के लिए सरल बनाया जा सकता है।
3. टच स्क्रीन: 7-इंच टच स्क्रीन के माध्यम से सभी मुख्य कमांड, जैसे ढक्कन हथियाने की स्थिति निर्धारित करना, कोटिंग की स्थिति सेट करना, गोंद छिड़काव का ट्रैक (आयताकार, रनवे प्रकार, अंडाकार प्रकार की तरह), और अन्य पैरामीटर मुआवजे, सभी टच स्क्रीन द्वारा सेटटेबल या संशोधन किया जा सकता है।
4. दृष्टि प्रकाश स्रोत: यह औद्योगिक एलईडी प्रकाश स्रोत को अपनाता है, जो नागरिक प्रकाश स्रोत की तुलना में अधिक टिकाऊ होता है, क्षय के समय को बढ़ाता है, और प्रकाश स्रोत स्ट्रोबोफ्लैश नहीं करेगा, जिससे फोटो खींचने की सटीकता में सुधार होता है।
5. डिस्प्ले: यह 15-इंच औद्योगिक डिस्प्ले को अपनाता है, जो वर्कशॉप के उपयोग के लिए अधिक उपयुक्त है।
III. मुख्य विद्युत विन्यास
| ना। | मद | युक्ति और मॉडल | मात्रा | निशान |
| 1 | स्कारा बॉडी | DRS40L3SS1BN002 (सीवीटी शामिल) | 1 | डेल्टा |
| 2 | नियंत्रक #1 | DMV2000-CL2-HS | 1 | डेल्टा |
| 3 | कैमरा | DMV-CM4MCCL | 1 | डेल्टा |
| 4 | कैमरे के लेंस | DMV-LN16M06 | 1 | डेल्टा |
| 5 | केबल | DMV-CAF03CL | 1 | डेल्टा |
| 6 | सर्वो प्रणाली | बी 2-750W | 3 | डेल्टा |
| 7 | नियंत्रक # 2 | DVP32ES200T | 1 | डेल्टा |
| 8 | टच स्क्रीन | डीओपीबी07ई411 | 1 | डेल्टा |
| 9 | गर्म पिघल डिवाइस | 1 | एच एस |
